Désherbage mécanique

Bineuses

Un désherbage mécanique pour limiter l’usage d’herbicide et réduire le coût des intrants.

Précision et savoir-faire Franquet pour le désherbage mécanique.
Les plus Franquet
  • Permet de lutter efficacement contre les adventices à un stade développé et sur une plante résistante
  • Permet de réduire le coût des intrants
  • Demande une faible puissance de traction
  • Outil de référence permettant un débit de chantier élevé
Bineuse Franquet : un outil de référence permettant un débit de chantier élevé.

Désherbage mécanique

Bineuses Franquet

Bineuse suiveuse et autoguidée

Caractéristiques générales

• Châssis mécano-soudé, fabrication sur mesure/personnalisable, profil de 100 x 100 mm ou châssis autoguidé double poutre avec liaison en H
• Repliable par vérins hydrauliques double effet avec une sécurité mécanique
• Différentes versions : frontale, suiveuse, autoguidée, châssis haut (RM)
• Jeu de 2 roues de réaction
• Articulation des éléments et disques coupeurs montés sur roulement à billes sans entretien
• Réglage des éléments sans outils
• Munit de protèges plants
• Par élément :
– Composé de 3 à 5 rangées de dents (voir tableau)
– Hauteur réglable manuellement
– Roues de terrage de 300 x 100 mm qui gèrent la profondeur de binage à réglage manivelle
• Guidage colorimétrique :
– Détection de 1 à 5 rangs
– Détection des teintes et couleurs
– Proportionnelle à l’avancement
• Signalisation et éclairage

Désherbage mécanique Bineuses

Précision et savoir-faire Franquet pour le désherbage mécanique :

Le binage

• Coupe les adventices au niveau du collet et nettoie l’inter-rang
• Facilite l’infiltration de l’eau dans le sol pour la culture
• Aide à la minéralisation, effet coup de fouet sur a culture en place



Le châssis

Châssis robuste avec une poutre en 100 x 100 x 8, fixe ou repliable en 3 parties, il respecte un gabarit routier compact pour faciliter les déplacements.

Configurations possibles de nos bineuses

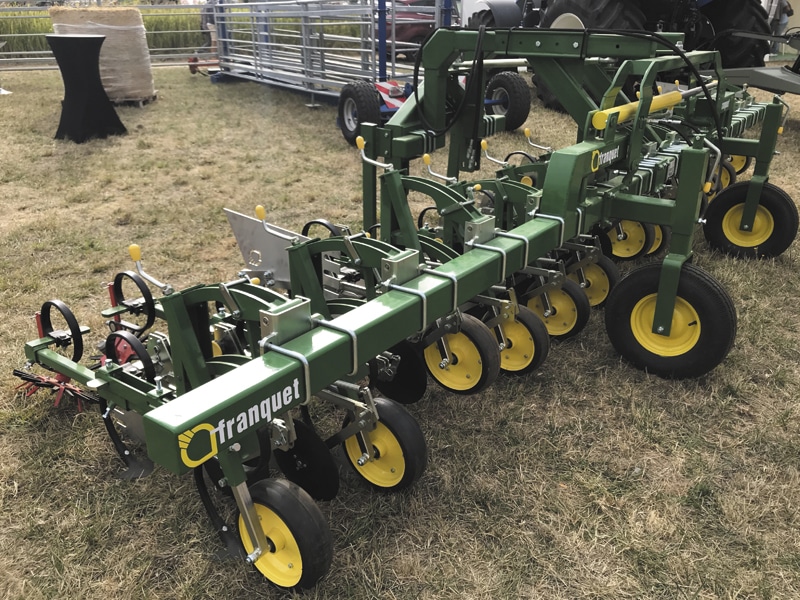

Bineuse suiveuse Franquet

Bineuse suiveuse

La bineuse possède un châssis mono-poutre sans correction,
2 coutres circulaires permettent d’avoir un suivi des traces du tracteur (précision de binage moyenne).

Elle est montable en position frontale en option.

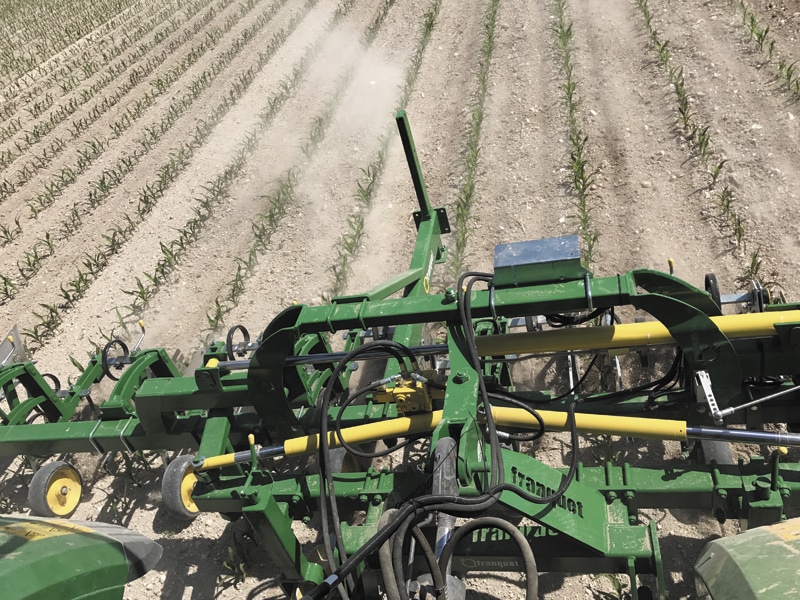

Bineuse autoguidée Franquet

Bineuse autoguidée

Le châssis est composé d’un parallélogramme de correction :
• 2 poutres en 100 x 100 liées par des H de liaison et corrigées par deux vérins hydrauliques.
• 2 roues métalliques permettent le maintien de la 1ère partie dans le sol pour une précision maximale.

L’interface de guidage

Il est possible de choisir une interface de guidage qui pourra s’atteler sur différentes bineuses.
Ainsi il est facile de mutualiser une seule caméra pour plusieurs types de cultures à des écartements différents.

L’autoguidage peut être effectué par :
• Suivi d’une trace faite au semis par un disque traceur sur le semoir
• Suivi de ligne avec la toute nouvelle caméra polychromique Tillett
• Suivi de rang grâce au palpeur de rang (maïs)
• Manuel par la correction d’un opérateur sur le siège de la machine

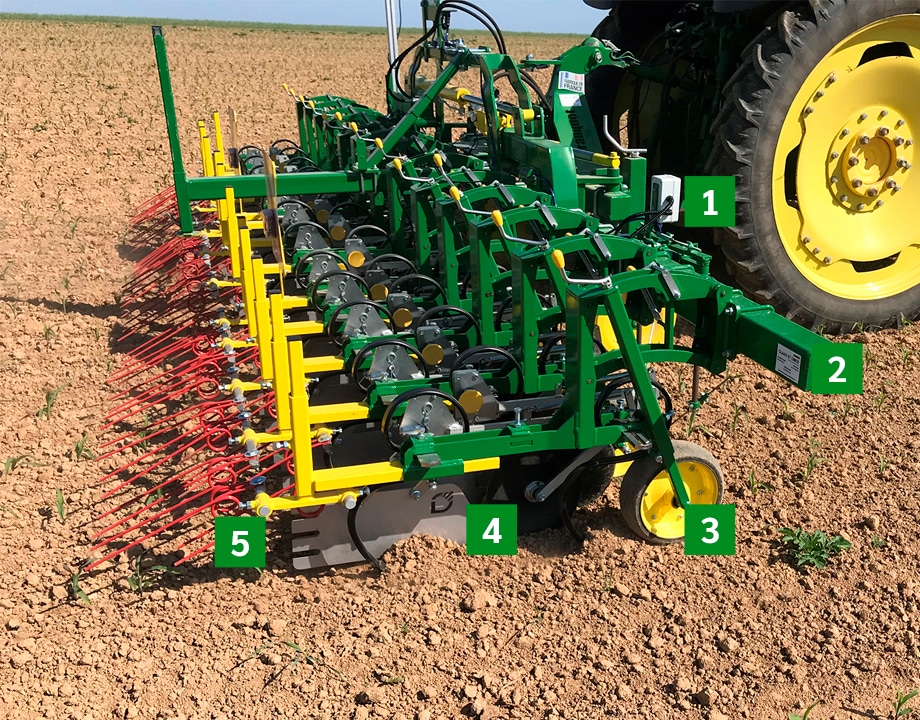

L’élément de binage

Bineuse élément de guidage

1. Loquet de verrouillage de l’élément
2. Parallélogramme sur roulement à bille sans entretien
3. Roue de jauge réglable en hauteur
4. Protège plant Inox escamotable sans outil + disque coupeur
5. Support pour moulinet ou etrille sur le rang

Configurations

Lame Lelièvre ou dents vibrantes avec socs cœurs

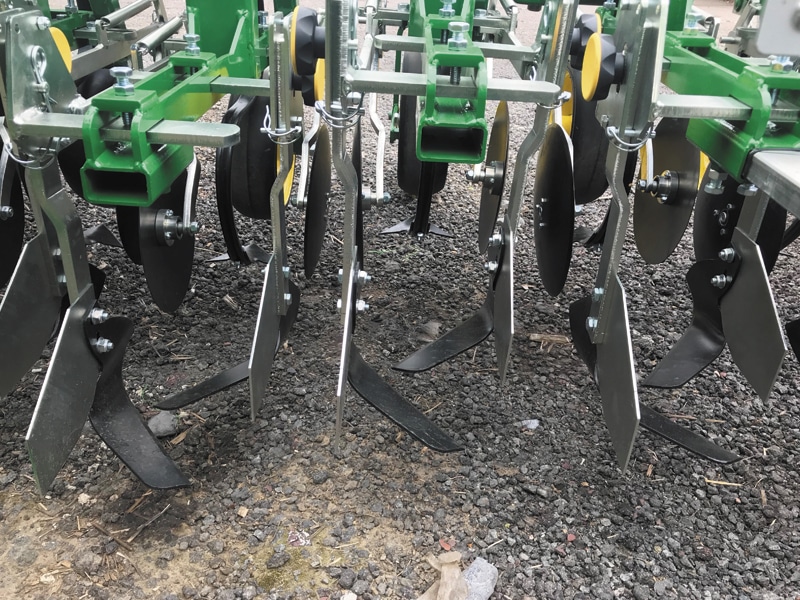

Lames Lelièvre Bineuse

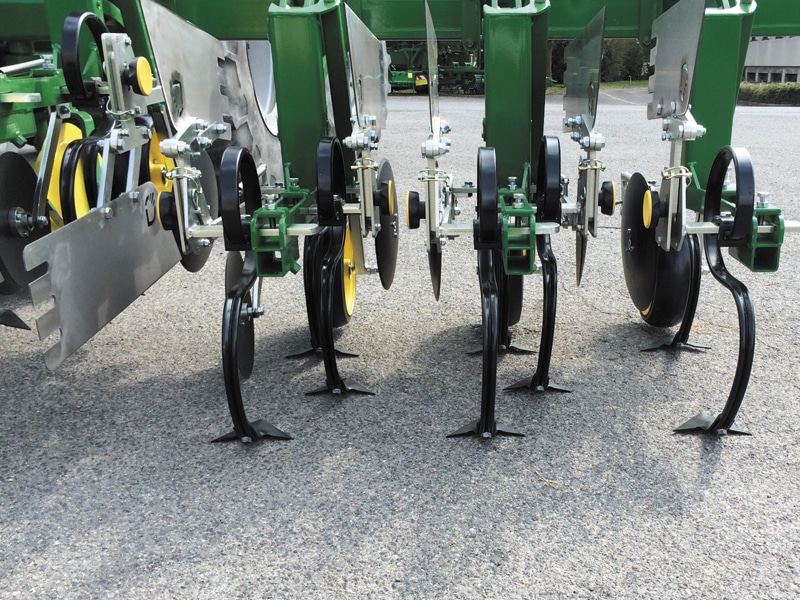

Socs coeurs Bineuse

Options possibles

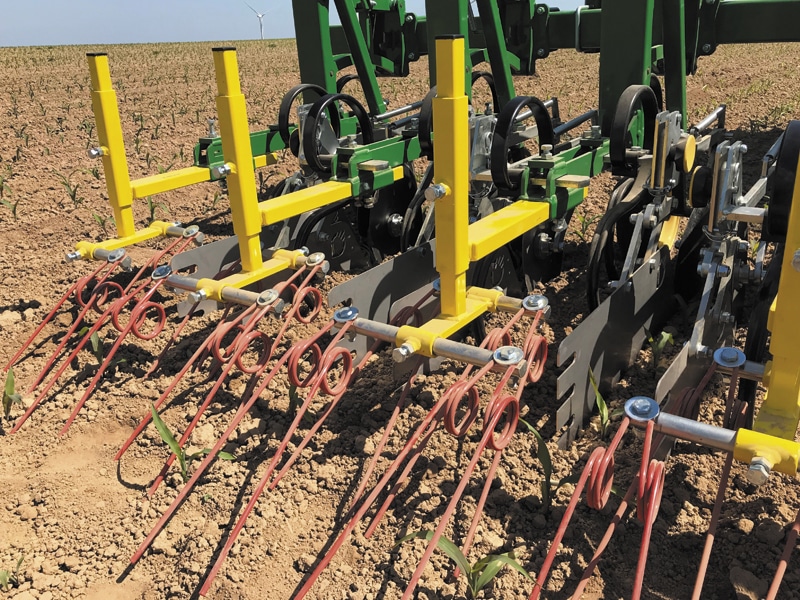

Bineuse Herse Etrille

Herses étrilles pour « mulchage » des racines afin d’accélérer la dessication

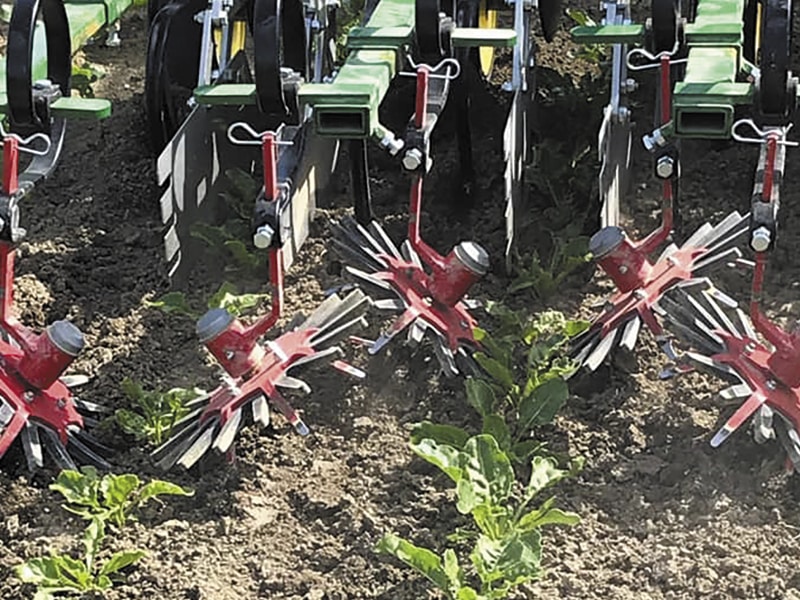

Moulinets Bineuse

Moulinet pour travail sur le rang

Désherbage mécanique

Données techniques Bineuses Franquet

Bineuse suiveuse ou autoguidée

Bineuses betteraves
 6 x 45/5012 x 45/5018 x 45/5024 x 45/50
BINEUSE BETTERAVESSuiveuseAutoguidéeSuiveuseAutoguidée
Type de BâtiFIXEREPLIABLESIMPLE REPLIAGEDOUBLE REPLIAGECHARIOT + REPLIAGE
Largeur (m)3,26,29,212,2
Gabarit routier (m)32,54,33,52,52,5
Poids (kg)5001 3002 3002 700
Guidage de sérieDisqueTraceDisqueTraceTraceTraceTraceDouble trace
Nombre de roue à frette02024446
Caractéristiques
Équipements standard
Disco bineurs de série (en option uniquement en version suiveuse)
Roues de terrage de 300 x 100 mm à réglage manivelle
Caractéristiques
Équipements au choix
2 types d’équipements au choix possibles :
soit : • En 45 cm : 3 dents flexibles renforcées, 3 cœurs : 1 x 175 mm et 2 x 150 mm + protège feuilles en polyéthylène haute densité léger
• En 50 cm : 3 dents flexibles renforcées, 3 cœurs : 1 x 200 mm et 2 x 175 mm + protège feuilles en polyéthylène haute densité léger
soit : • 1 dent flexible renforcée avec cœur de 150 mm + lames Lelièvres droite et gauche
Bineuses Maïs
 TYPE STANDARDTYPE RM (GRAND CHÂSSIS)
BINEUSE MAÏS6 RANGS 75/808 RANGS 75/806 RANGS 75/808 RANGS 75/80
SuiveuseAutoguidéeSuiveuseAutoguidéeSuiveuseAutoguidéeSuiveuseAutoguidée
Type de BâtiREPLIABLE FIXEDOUBLE REPLIABLE
Largeur (m)4,86,44,86,4
Gabarit routier (m)2,62,6
Poids (kg)1 0001 3001 3001 500
Guidage de sérieDisqueTraceDisqueTraceDisqueTraceDisqueTrace
Nombre de roue à frette02020202
Caractéristiques
Équipements standard
• Inter-rang 75/80 cm : 3 dents flexibles renforcées
• 3 cœurs de 250 mm
• Protège-feuilles en INOX
• Roues de terrage de 300 x 100 mm à réglage manivelle
• 800 mm de dégagement sous bâti
• 3 dents 45 x10 + cœurs 250 mm
• Roues 320 x 110 sans disco
• Protège-feuilles en INOX
Options Bineuses
OPTIONS BINEUSES
Type de bineuseBETTERAVESMAÏS
Disco-bineurs rétractables
(De série sur autoguidée en betteraves)
case cochée case cochée
Relevé des élément avec boîtier cabine (un vérin + une électrovanne/élément) case cochée case cochée
Relevé par GPS en ISOBUS case cochée case cochée
Disque traceur supplémentaire pour semoir case cochée case cochée
Bras pour passer la bineuse à l’avant du tracteur (Non disponible en autoguidée) case cochée case cochée
4 dents étrilles par élément (arrière) case cochée case cochée
Moulinet case cochée case cochée
Terrage forcé case cochée case cochée
Lame D + G + protège-feuilles (en + des cœurs) case cochée
Cœur butteur de 300 (en plus) case cochée
Disques butteurs Ø 300 réglables et articulés case cochée
Traitement herbicide localisé DPAE, Réservoir 300 L
+ pompe 40 L/mm + régulation + filtres + console + mano
+ 2 jets anti-gouttes par rang + protection des buses
case cochée case cochée
Fertiliseur 1 trémie pour 6 rangs et 2 trémies pour
8 rangs (100 kg/rang) inox (indisponible avec repliage)
case cochée case cochée
Repliage hydrauliqueSelon type de machines
Bâti siège + siège et joystick pour bineuse caméra
(De série en autoguidée trace et palpeur)
case cochée case cochée
Options Caméra & palpeur
OPTIONS CAMÉRA ET PALPEUR
Type de bineuseBETTERAVESMAÏS
Caméra TILLET (sur machine neuve) à la place de la trace et du système de guidage par roue guide (uniquement sur bineuse autoguidée avec ensemble hydraulique) case cochée case cochée
Caméra TILLET (en + de l’autoguidage complet) case cochée case cochée
2ème caméra TILLET pour les cours-tours case cochée case cochée
Caméra MK4 HD à la place de la trace case cochée case cochée
Caméra MK4 HD en plus d'un autoguidage case cochée case cochée
Led sur caméra MK4 HD case cochée case cochée
Led sur caméra TILLET case cochée case cochée
Minoration pour monter une caméra TILLET à la place d’une caméra MK4 HD case cochée case cochée
Palpeur en plus du système de l’autoguidage p case cochée
Minoration pour monter un autoguidage palpeur seul (sans trace ni roue guide) case cochée

Galerie photos Bineuses Franquet

Vous avez besoin d'un renseignement sur un de nos outils ?

A découvrir dans la gamme désherbage mécanique Franquet

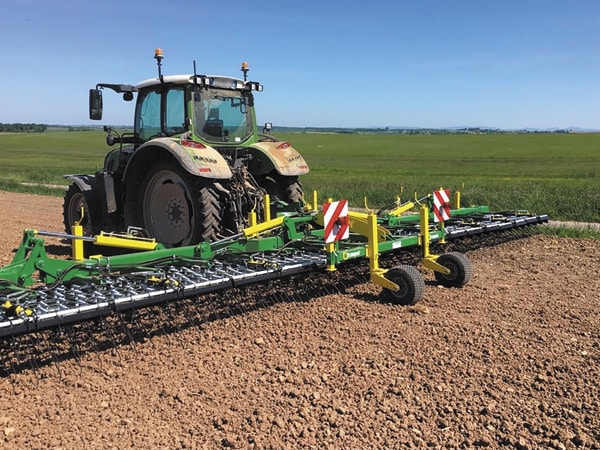

Herse Etrille

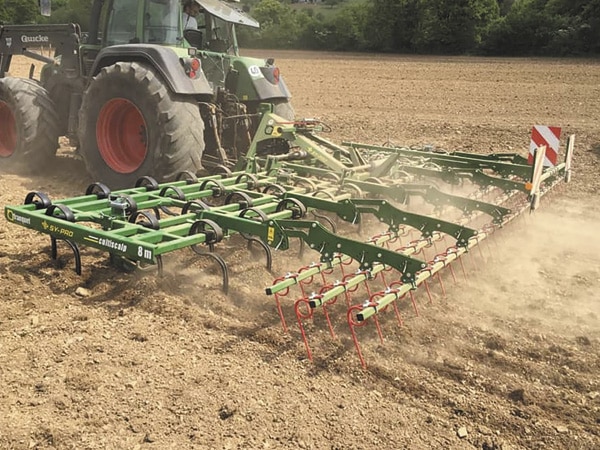

Cultiscalp
